PCB Footprint Expert POD Credits

PCB Footprint Expert ist die von der IPC anerkannte Software zur Erstellung von qualitativ hochwertig reproduzierbaren, sowie IPC konformen Landeflächen und 3D STEP Modellen. PCB Libraries bietet automatisierte Softwareprodukte an, die Ihre Anforderungen erfüllen: Produktauswahl

• Vergleichstabelle der Versionen und Funktionen
• 3D STEP Modellierung der Enterprise Edition entdecken: 3D Add-on

Bei allen Produkten steht Ihnen rund um die Uhr das offizielle Forum von PCB Libraries zur Verfügung. Als IPC-Member-Unternehmen ist der Softwarehersteller bei der Entwicklung von IPC-Richtlinien für einen globalen Industriestandard involviert. Bereits seit 2003 lässt sich der Werdegang von PCB Libraries am Markt verfolgen. Im Jahr 2012 wurde eine komplett verbesserte Softwarefamilie veröffentlicht: Pro, Lite und Viewer. 2016 wurde diese Familie durch die POD Builder Version erweitert. 2017 wurde die Pro zur neuen Enterprise Edition. 2024 wurde die neue und aktuelle IPC-7352 erfolgreich umgesetzt. Als langjähriger Supporter und Distributor dieser Software ist auch der technische Kundenservice des CSK Teams im Kauf inklusive.

• PCB Libraries ist auf dem Markt sehr gut etabliert und hat weltweit zufriedene Kunden
• Jederzeit Zugriff auf das offizielle Forum des Herstellers: PCB Libraries Forum
• Fachkundigen technischen Support durch Ihren Ansprechpartner: CSK - CAD Systeme Kluwetasch

Die fortschreitende Internationalisierung der Firmen erfordert eine weitgehende fertigungsunabhängige Erstellung der PCB-Designs nach standardisierten Vorgaben. Die kontinuierliche Größenreduzierung der Bauteile verlangt dabei nach immer genaueren Berechnungen der Anschlussflächen für aktive und passive Bauteile. Die herausragende Aufgabe ist es, flexible und dynamische Regeln und Definitionen zu erstellen, um Millionen von unterschiedlichen Bauteilen gemäß der Herstellerempfehlungen zu erstellen.

PCB Footprint Expert erstellt sowohl diese Mengen an Bauteilen als auch Land Pattern gemäß Hersteller Empfehlungen und/oder IPC-Richtlinien. Die Software stellt sicher, dass jeder Anwender, unabhängig seiner Erfahrung oder Sprache, qualitativ hochwertig reproduzierbare, sowie IPC konforme Landeflächen erstellt. Der Wechsel zwischen den vier etablierten Industrierichtlinien (IPC-7352 + IPC-7351B + IEC 61188-7 + IPC J-STD-001) und dem PCB Footprint Expert Standard wird durch Default & User Preferences ermöglicht. Alle noch erforderlichen Informationen bzw. Werte werden automatisch aus den für Sie bereits hinterlegten IPC-Richtlinien (Preferences) entnommen, um so die Ausgabe für die verschiedenen CAD Formate zu ergänzen.

• Einzelne Ausgabeformate für 25 verschiedene CAD Systeme: Zuken, Mentor, Cadence, Altium, ...
• FAQ, Videos, Datenblätter, Anleitungen und Präsentationen stehen Ihnen im Help Center zur Verfügung.

Benutzerfreundliche Bedienung, die auf Windows basiert und einfach zu lernen ist:

• Benutzerdefinierte Einstellungen wählbar oder individuell definierte Einstellungen möglich
• Erstellt Landeflächen aus auswählbaren Pad Formen und Positionen
• Speicher-, Editier- und Suchfunktionen für eine effektive Bauteileverwaltung
• Speichern von mechanischen Bauteildaten in eine Bibliotheksdatei
• Ändern Sie Ihre Bibliotheksdokumentation oder fügen Sie Informationen hinzu
• Berechnung der Landeflächen erfolgt auf Knopfdruck nach Eingabe der Bauteilabmessungen
• Automatisierte Berechnung der Landeflächen basiert auf den ausgewählten Richtlinien und eigenen Anpassungen
• Eingabe der Bauteilabmessungen mit Nominal plus Toleranz oder Min / Max Abmessungen
• Automatisierte Erstellung von Bauteilen mit den vom Hersteller empfohlenen Landeflächen
• Anwendung von Rules auf Komponentenfamilien und Landeflächen
• Mit nur einem Klick erfolgt die Auswahl von Rectangle, Oblong, D-Shape oder Rounded Rectangle
• Mit nur einem Klick werden Bauteile rotiert oder gespiegelt (sehr nützlich für ein schnelles LGA/BGA-Design)
• Imperial und metrisch: Automatische Umrechnung zwischen mil und metrischen Werten

... und viele weitere Funktionen: Padstack Editor; Einheiten-Converter; Pin Name ändern & neu nummerieren; Möglichkeit zur Erstellung, Bearbeitung oder Löschung der Sachmerkmale/Attribute: Projektname; Menge/Stückpreis; Schaltplan-Symbolname; erstellt von/Datum; Artikelnummer;  eingekauft von; DigiKey Part Nummer; etc... (kein Limit)

• Design for Assembling: Fertigungs- und Prüffreundlichkeit der Baugruppe
• Design for Manufacturing: Fertigungsgungsfreundlichkeit z.B. der unbestückten Leiterplatte
• Design for Testability: Test- und Prüffreundlichkeit
• Design for Reliability:  Zuverlässigkeit als Entwicklungsziel
• Design for Environment: Umweltverträglichkeit bzw. Einsatzumgebung

PCB Libraries bietet den Nutzern der Enterprise Edition Zugriff auf die Online Bauteilbiliothek mit über 2 Millionen Landeflächen, welche wiederum für mehrere Millionen Bauteile genutzt werden können. Vor allem die CAD Systemunabhängigkeit macht diese Bibliothek besonders: Das gewünschte Bauteil wird CAD-Neutral in Ihre PCB Footprint Expert Software heruntergeladen und per Auto/Batch-Build Prozess gemäß den hinterlegten Industrierichtlinien und/oder den hinterlegten Benutzereinstellungen angepasst. Abschließend wird das Bauteil formatgerecht in das bevorzugte CAD-System importiert.

Nutzer der Enterprise Edition mit laufender Wartung und Zugriff auf die POD Datenbank:

• Alle vorhandenen Bauteile sind ohne Zusatzkosten erhätlich
• Download Anzahl ist begrenzt auf maximal 100, 250 oder 500 Bauteile pro Monat

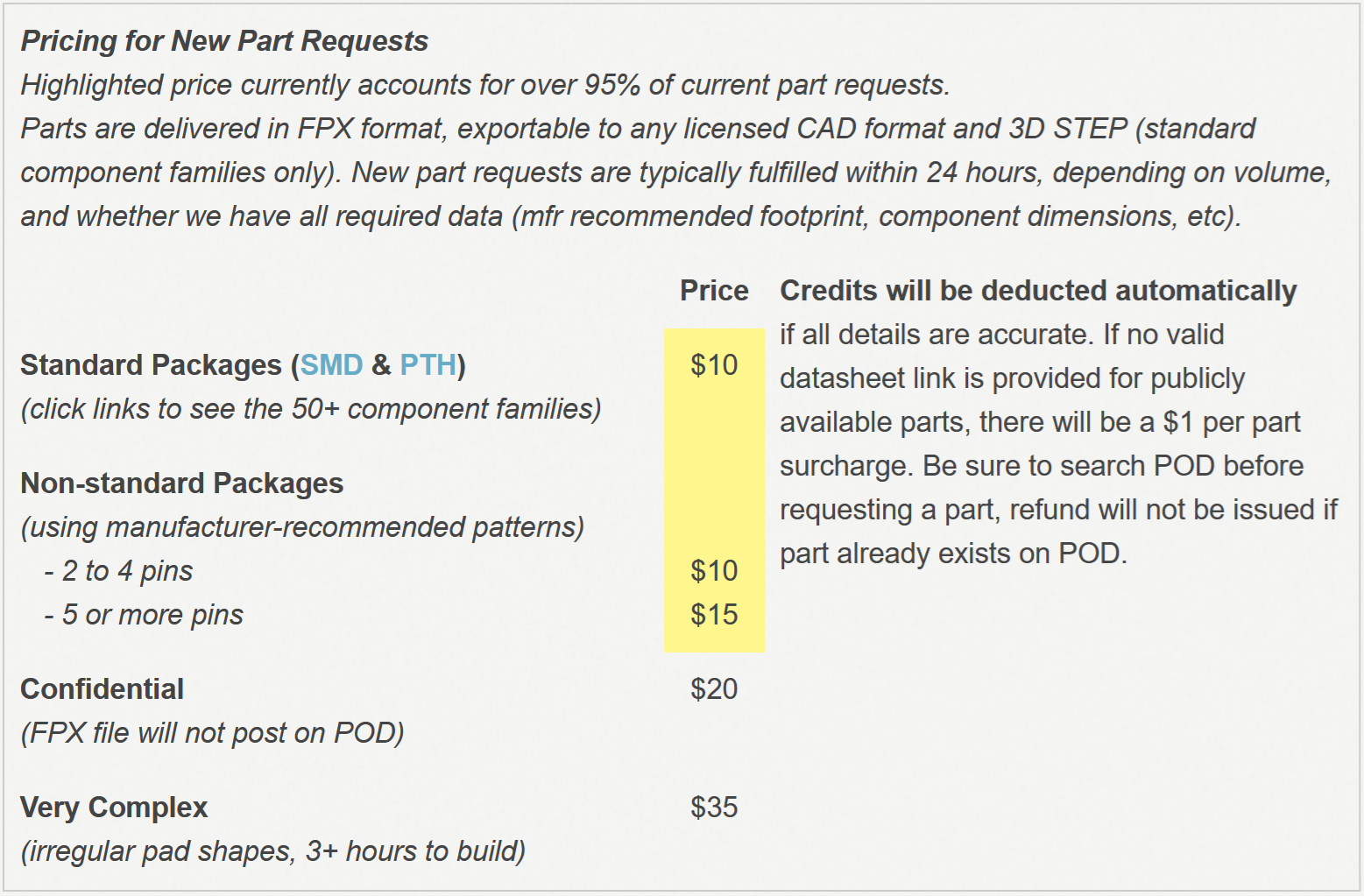

• Nicht vorhandene bzw. neue Bauteile können bei PCB Libraries angefordert werden
• über 95% der angeforderten, neuen Parts kosten in der Regel 5-10 $ pro Stück**
• Der Zugang gilt nur für die Laufzeit der aktuellen PCB Footprint Expert Version

**Parts, welche zur Erstellung mehr als 2 Stunden beanspruchen, werden i.d.R. doppelt berechnet.

Mehr Informationen finden Sie auch auf der Internetseite des Herstellers

Der Rund um die Uhr Service wird angeboten und durchgeführt von PCB Libraries: Der Part Building Service bzw. BOM Builder Service steht jederzeit (24/7) für alle Nutzer der PCB Footprint Expert Enterprise Edition mit Wartung zur Verfügung. Stichwort: Zeitersparnis - Verlieren Sie keine Zeit mehr durch die Suche nach den benötigten Library Daten oder durch das Erstellen eigener Libraries.

• Ein Video Guide zur Nutzung des Services finden Sie hier: Tutorial Video
• Der kostenfreie Zugriff gilt nur für die Laufzeit der aktuellen PCB Footprint Expert Enterprise Version

Nutzen Sie die aktuelle PCB Footprint Expert Version zum Konvertieren Ihrer Stücklisten (BOM) oder Excel Tabellen in eine FPX-Datei. PCB Libraries wird Ihre Datei mit der Online Bauteilbibliothek (POD) abgleichen und Ihnen anschließend per E-Mail die bereits vorhandenen Parts zukommen lassen. Fehlende Standard-Parts werden von PCB Libraries kostenlos nachgeliefert. Alle in der Bibliothek fehlenden Nicht-Standard-Parts können für je 5$ - $7 angefordert werden. In diesen Fällen wird eine Bearbeitungszeit von 24 Stunden verfolgt. Der Service unterliegt dem Prinzip: Wer zuerst kommt, mahlt zuerst.

• Bill of Marterial senden
• Alle vorhandenen Parts aus der POD erhalten
• Nachlieferung der neu angefragten Standard-Parts
• Nicht-Standard-Parts für je $5 - $7 das Stück nachbestellen

Mehr Informationen finden Sie auch auf der Internetseite des Herstellers

CSK - CAD Systeme Kluwetasch wurde 1994 als Vertriebsbüro für EDA und PCB Software gegründet. Unsere Produkte werden ständig weiterentwickelt, um diese Ihren Bedürfnissen anzupassen. Die Herausforderung im Wettbewerb voraus zu sein bedeutet heute, dass Sie die Grenzen von physikalischen und elektrischen Designs erhöhen müssen, um noch schneller noch komplexere hochperformante Produkte zu liefern. Sie finden in uns, einen erfahrenen und langjährigen Supporter in den Bereichen Beratung, System-Integration, Training & Support sowie der Entwicklung Ihrer kundenspezifischen Tools und die gewünschte Unterstützung. Die Werkzeuge von Morgen bekommen Sie bei uns schon heute.

• CSK ist auf dem Markt sehr gut etabliert und hat weltweit zufriedene Partner
• Jederzeit Zugriff auf Software aus dem offiziellem Downloadcenter von CSK: Downloads
• Fachkundigen technischen Support durch Ihren Ansprechpartner: CSK - CAD Systeme Kluwetsch
• Branchenspezfisiche Ressourcen: PCB Design Software, IPC Richtlinien, PLM Systeme und BOM Entwicklung

• Technischer Support auch durch den Hersteller: PCB Libraries, Inc.
• Installations- und Lizenzierungsanleitungen
• Shared Desktop Hilfe bzw. Remote Control Support
• Kommunikation via Telefon, E-Mail, Forum, Live Chat
• Allgemeine und kundenspezfisiche Tutorial Videos
• Fachvorträge, Datenblätter, White Papers und vieles mehr
• Newsletter: Neuigkeiten, Updates, Upgrades, Promotions, Events und vieles mehr
• Technischer Support gilt nur für die Laufzeit eines gültigen Wartungsvertrages

Mehr Informationen finden Sie auf unserer Startseite

• Die Vollversion der PCB Footprint Expert Software (Enterprise Edition) kann für 30 Tage kostenlos getestet werden: PCB Footprint Expert Testlizenz
